Jak funguje lakovací kabina se spodním odsáváním?

Vertikální proudění vzduchu vytváří čisté prostředí pro stříkání tím, že pohybuje vzduchem přímo dolů. Čistý vzduch vstupuje přes stropní filtry, plynule proudí přes vaše vozidlo a je přímo odváděn do podlahových odsávacích jam. Tento nepřetržitý pohyb pomáhá okamžitě zachytávat částice ve vzduchu.

Prach a nečistoty ve vzduchu způsobují více než 90 % vad laku ve stříkacích kabinách. Gravitace spolupracuje s rovnoměrnou rychlostí klesajícího vzduchu a stahuje přestřik dolů, pryč od čerstvých mokrých povrchových úprav. Na rozdíl od polosestupných lakovacích kabin nebo standardních průmyslových uspořádání lakovacích kabin, kompletní lakovací kabina se sestupným prouděním účinně zachycuje těžké částice pod podlahovými rošty. Přední výrobci jako Guangli navrhují vysoce účinné kabiny se sestupným prouděním, aby pokaždé zajistili bezchybné povrchové úpravy.

Klíčové poznatky

• Lakovací kabiny se sestupným prouděním přivádějí čistý vzduch přímo dolů ze stropu do podlahových odsávacích jam.
• Vertikální proudění vzduchu v kombinaci s gravitací okamžitě odstraňuje přestřik barvy a zabraňuje vadám povrchu.
• Víceúrovňové stropní a podlahové filtry účinně zachycují jemné prachové částice a těžké zbytky barvy.
• Jednotky pro úpravu vzduchu ohřívají přiváděný vzduch a udržují kladný tlak vzduchu, aby se prach z dílny nedostával dovnitř.
• Nepřetržitý pohyb vzduchu směrem dolů chrání zdraví techniků tím, že odvádí toxické chemické výpary pryč z dýchací zóny.

Jak funguje lakovací kabina se sestupným prouděním

Pochopení kompletního cyklu proudění vzduchu pomáhá udržovat efektivní proces povrchové úpravy. Vysoce výkonná lakovací kabina se sestupným prouděním využívá nepřetržité mechanické větrání k vytvoření mimořádně čistého prostředí pro stříkání s řízenou teplotou ve vaší automobilové dílně.

Přívod vzduchu v lakovací kabině

Vaše lakovací kabina zahajuje svůj aktivní cyklus mechanického větrání u jednotky přívodu vzduchu s přímým spalováním (AMU). AMU nasává čerstvý venkovní vzduch přímo do přívodního systému a rychle jej ohřívá tak, aby odpovídal přesným požadavkům vašeho zpracování. Tento systém může například zvýšit teplotu o 110 °F oproti venkovnímu vzduchu a snadno dodávat teplý vzduch o teplotě 130 °F, když venkovní podmínky klesnou na 20 °F. Digitální řídicí senzory průběžně upravují výkon hořáku, aby zabránily nežádoucím změnám teploty. Mezitím integrované pohony s proměnnou frekvencí řídí objem přiváděného a odváděného vzduchu. Toto přesné řízení udržuje přednastavený tlak v kabině i v době, kdy filtry zachycují částice barvy.

Po ohřevu tlačí přívodní systém upravený vzduch do stropního přívodního pléna po celé délce, umístěného přímo nad pracovní komorou. Víceúrovňové vstupní filtry odstraňují jemné prachové částice předtím, než se vzduch dotkne povrchu vozidla:

Inženýři společnosti Guangli navrhují tyto stropní difuzní systémy s vysokou přesností. Toto konstrukční uspořádání udržuje rovnoměrnou lineární rychlost vzduchu po celé šířce kabiny a zabraňuje vzniku turbulentních vírů a kapes se znečištěným vzduchem.

Sestupné proudění vzduchu a odsávání z jam

Jakmile vzduch projde stropním difuzním médiem, proudí dolů přes opracovávaný díl. Kompletní cyklus pohybu zpracovává vzduch plynule uvnitř uzavřeného prostoru kabiny:

1. Ohřátý filtrovaný vzduch opouští stropní plénum a proudí přes celou šířku stropu.

2. Vzduchový sloupec se pohybuje svisle dolů rychlostí 50–70 stop/min (0,25–0,35 m/s) kolem povrchu opracovávaného dílu.

3. Vzduch obsahující částice vstupuje do podlahové odsávací jámy pokrývající téměř celou délku podlahy kabiny.

4. Filtrační médium pod podlahou účinně zachycuje těžké zbytky barvy předtím, než odsávací ventilátory odvádějí vzduch ven.

Tato nepřetržitá svislá cesta proudění dolů okamžitě odstraňuje přestřik a udržuje vaše mokré bezbarvé vrstvy dokonale čisté. Kabiny se sestupným prouděním odstraňují toxické výpary rozpouštědel z dýchací zóny mnohem lépe než horizontální systémy. Standardní příčná proudění vytvářejí vodorovné dráhy vzduchu, které často způsobují turbulence a vracejí prach zpět na mokré panely. Podobně polosestupné lakovací kabiny táhnou vzduch šikmo směrem k zadním odsávacím stěnám místo přímo dolů. Naproti tomu plně sestupné kabiny směrují veškerý těžký přestřik přímo do podlahových roštů dříve, než se nečistoty ze vzduchu mohou usadit na čerstvém laku.

NFPA 33 stanovuje minimální průměrnou rychlost vzduchu 100 stop/min přes průřez kabiny měřenou v oblasti podlahových roštů za běžných provozních podmínek.

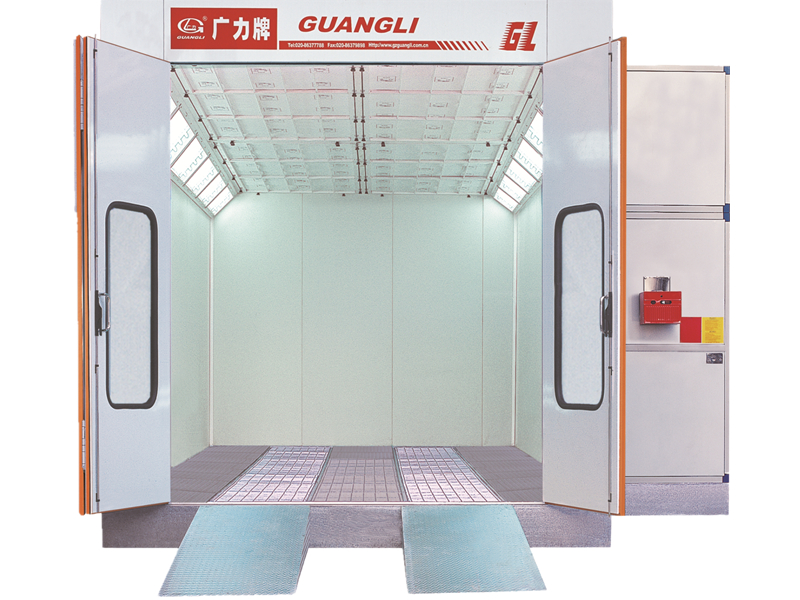

Odolné ocelové podlahové rošty bezpečně unesou celou hmotnost vozidla a zároveň umožňují průchod kontaminovaného vzduchu do podlahových odsávacích jam. Vrstvené filtry uvnitř jam zachycují lepkavé částice barvy na vláknech filtru. Tato vícevrstvá filtrace chrání lopatky odsávacích ventilátorů a potrubí před silným usazováním. Průmyslová lakovací kabina využívající tento přesný odsávací systém udržuje vysoké bezpečnostní standardy a trvale poskytuje bezchybné povrchové úpravy.

Filtrační stupně v lakovací kabině

Vaše lakovací kabina se sestupným prouděním využívá pokročilý víceúrovňový čisticí proces k dosažení bezchybných povrchových úprav. Vzduch prochází různými fyzickými bariérami od stropního přívodního pléna až po podlahový odsávací komín.

Stropní difuzní médium

Stropní vstupní filtry fungují jako hlavní ochrana proti jemným nečistotám uvnitř lakovací kabiny. Syntetická netkaná vlákna nebo podložky z vysokohustotního skelného vlákna odstraňují jemné prachové částice až do velikosti 10 mikronů. Tato difuzní média mají hodnocení MERV 10 nebo vyšší a zachycují více než 99 % jemných nečistot ve vzduchu před vstupem vzduchu do aktivní zóny stříkání. Čistý vzduch plynule prochází celou touto stropní vrstvou a chrání čerstvé bezbarvé vrstvy před prachovými částečkami.

Vysoce účinné difuzní panely rozptylují přiváděný vzduch rovnoměrně po celé šířce stropního pléna. Toto pečlivě navržené uspořádání vytváří plynulé, neturbulentní laminární proudění vzduchu bez kapes znečištěného vzduchu. Musíte vyměnit stropní difuzní médium každých 1 000–1 500 provozních hodin nebo když diferenční tlak vzroste o 150 Pa nad počáteční hodnotu. Včasná výměna filtrů zabraňuje náhlému poklesu rychlosti vzduchu v komoře lakovací kabiny.

Podlahové zachytávače a výfukové filtry

Vzduch obsahující částice proudí dolů přes povrch vozidla a prochází přes odolné ocelové podlahové mříže do výfukové jámy. Výfukové zachytávací vložky zachycují lepkavé aerosoly přestřiku pod podlahovými mřížemi, než nebezpečné výpary opustí uzavřený prostor kabiny. Dokončovací dílny instalují rozšířené papírové vložky se šesti rozšířenými vrstvami s polyesterovou podložkou nebo strukturované polyesterové médium pro účinné zachycení částic barvy.

Vysoce výkonný filtrační systém chrání lopatky výfukového ventilátoru a potrubí před silným nahromaděním přestřiku. Bezpečnostní normy NFPA 33 vyžadují, aby koncový výfukový komín sahal alespoň 6 stop nad nejvyšší bod konstrukce vaší budovy, aby bezpečně rozptýlil výpary. Podlahové zachytávací vložky musíte měnit každých 60–100 provozních hodin nebo když tlak v jámě dosáhne 80–100 Pa. Pravidelné výměny filtrů odstraňují zbytkový přestřik, chrání vaše zařízení a udržují vyvážené vertikální větrání v celé dílně.

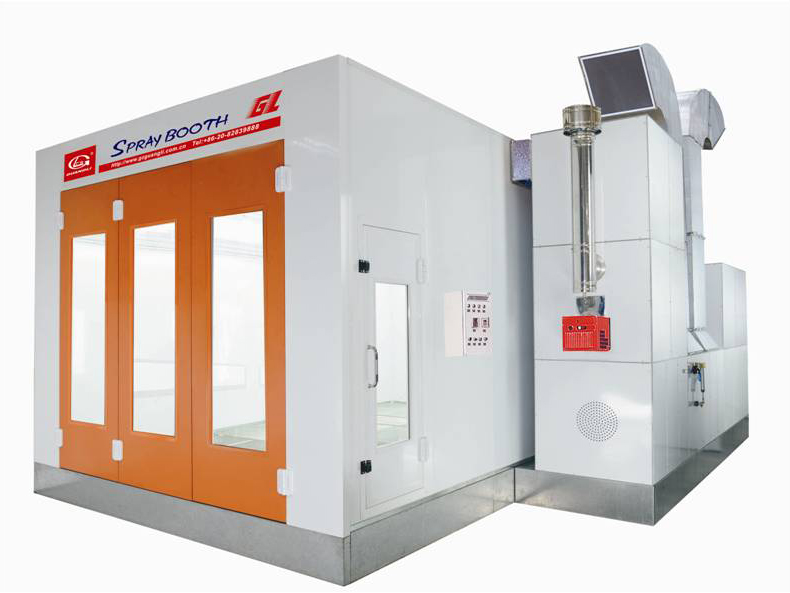

Jednotky přívodu náhradního vzduchu a vyvážení tlaku

Jednotky přívodu náhradního vzduchu udržují optimální provozní podmínky uvnitř uzavřeného prostoru dokončovací kabiny. Jednotka přívodu náhradního vzduchu nasává čistý venkovní vzduch do hlavního přívodního systému, upravuje proud přiváděného vzduchu a vhání čerstvý vzduch přímo do aktivního prostoru stříkání.

Úprava teploty a ohřev

Jednotka přívodu náhradního vzduchu nepřetržitě předehřívá čerstvý venkovní vzduch během aktivních dokončovacích operací. Digitální ovladače hořáku nastavujete tak, abyste dosáhli přesných teplot vzduchu pro hladkou aplikaci barvy. Přesné řízení teploty pomáhá kapalným nátěrům rovnoměrně stékat po panelech karoserie vozidla bez stékání, prověšení nebo tvorby bublin rozpouštědla.

Řízené nastavení teploty urychluje dobu vytvrzování během režimů pečení s vysokou teplotou. Váš přívodní topný systém účinně zvyšuje teplotu kabiny po ukončení aktivního stříkání. Správné rozložení tepla chrání citlivé elektronické součásti vozidla a zároveň důkladně a rovnoměrně vytvrzuje mokré bezbarvé laky.

Statický tlak a řízení přestřiku

Vyvážení tlaku řídí pohyb vzduchu uvnitř stříkací kabiny. Musíte udržovat objem vzduchu přívodního ventilátoru mírně vyšší než objem vzduchu výfukového ventilátoru. Toto přesné mechanické vyvážení tlaku vytváří prostředí s kladným tlakem, které chrání čerstvý lak před prachem ze špinavé podlahy dílny.

1. Jednotka přívodu náhradního vzduchu vhání upravený vzduch do přívodního pléna řízenou rychlostí.

2. Objem přívodu převyšuje objem odvodu a vytváří uvnitř kabiny kladný tlak.

3. Při otevření dveří kabiny obsluhou proudí vzduch ven přes těsnění dveří.

4. Vyvážené větrání odvádí přestřik a nečistoty přímo k podlahovým výfukovým jámám.

Doporučený rozdíl kladného statického tlaku je 0,02 až 0,05 palce vodního sloupce.

Konstrukce jam Guangli optimalizují odvod vzduchu pod těžkými podlahovými mřížemi pro bezpečné zachycení výparů z barev. Správná regulace tlaku zachovává rovnoměrné rychlosti vzduchu v moderních kabinách se spodním odtahem. Standardní polospádové lakovací kabiny nebo tradiční průmyslové uspořádání stříkacích kabin ztrácejí stabilitu tlaku, když výfukové filtry zachycují odpad z barev. Naproti tomu pokročilé kabiny se spodním odtahem automaticky upravují rychlost ventilátorů, když zatížení filtrů stoupá k 1,5–2,0 in. w.c., a spolehlivě odstraňují částice ve vzduchu.

Hlavní výhody lakovací kabiny se spodním odtahem

Kontrola znečištění a kvalita povrchu

Vertikální sestupné větrání chrání čerstvé povrchy bezbarvého laku před volnými částicemi ve vzduchu uvnitř aktivní zóny stříkání. Čistý filtrovaný vzduch vstupuje přes celoplošné stropní difuzní panely a proudí přímo dolů přes karoserii vozidla. Tato nepřetržitá vertikální dráha okamžitě odvádí mokrý přestřik barvy a zabraňuje prachu, nečistotám a zachycené vlhkosti způsobovat nevzhledné vady na čerstvých površích bezbarvého laku.

Profesionální lakovací kabina se spodním odtahem udržuje rychlost proudění vzduchu mezi 50–125 FPM v celém pracovním prostoru a zajišťuje tak trvale vysoce kvalitní povrch. Gravitace spolupracuje s touto řízenou sestupnou rychlostí vzduchu při odvádění těžké mlhy barvy přes podlahové mříže. Nerovnoměrné nebo nedostatečné rychlosti vzduchu vytvářejí běžné vady nátěrů, jako je pomerančová kůra, výrazné barevné odchylky a prachové částice na povrchu. Zatímco polospádové lakovací kabiny táhnou vzduch diagonálně k výfukům v zadní stěně, plné vertikální proudění udržuje rovnoměrný tlak kolem každého panelu karoserie.

Bezpečnost obsluhy a odstraňování nebezpečných výparů

Systémy podlahového odsávání v kabinách se spodním odtahem chrání zdraví obsluhy tím, že stahují škodlivé chemické výpary přímo dolů mimo dýchací zónu. Neustálé sestupné větrání ředí hořlavé páry rozpouštědel na 25 % dolní meze výbušnosti nebo méně během intenzivních stříkacích operací. Toto rychlé odsávání odvádí husté páry rozpouštědel přímo do podlahových filtračních jam a zabraňuje nebezpečnému hromadění hořlavých plynů uvnitř uzavřeného prostoru kabiny.

Vyvážený pohyb vzduchu uvnitř moderních kabin se spodním odtahem udržuje toxické těkavé organické sloučeniny bezpečně v rámci povolených limitů expozice. Vždy byste měli konzultovat bezpečnostní list pro každý nátěrový materiál, abyste zkontrolovali konkrétní limity chemického nebezpečí a povinné pokyny osobní bezpečnosti. Uznávané zdravotní normy stanovují přísné limity expozice, například 20 ppm pro ethylbenzen a xylen spolu s limitem 0,5 ppm pro páry benzenu. Provozování lakovací kabiny se spodním odtahem neboprůmyslové stříkací lakovací kabinys nepřetržitým prouděním vzduchu chrání techniky v dílně a zároveň splňuje základní požadavky regulačních norem.

Sestupné vertikální proudění vzduchu okamžitě odstraňuje nečistoty ve vzduchu. Čisté stropní vstupní médium, řízený ohřev a kladný statický tlak spolupracují uvnitř lakovací kabiny se spodním odtahem Guangli a chrání váš pracovní prostor. Tento systém stahuje těžký přestřik přímo do podlahových výfukových jam. Vyhnete se prachovým částicím a získáte vysoce kvalitní povrch u každé zakázky.

Modernizace vašeho provozu přináší okamžité provozní výhody. Plná lakovací kabina se spodním odtahem může zvýšit denní výstup zakázek o 40–60 % a vrátit investici za 12–24 měsíců. Standardní modely průmyslových lakovacích kabin a polospádové lakovací kabiny jednoduše nemohou tomuto výkonu konkurovat. Modernizujte provoz své dílny ještě dnes, zvyšte produktivitu a dosáhněte čistého povrchu.

Často kladené otázky

Jaký je hlavní rozdíl mezi lakovacími kabinami se spodním odtahem a polospádovými lakovacími kabinami?

Kabiny se spodním odtahem nasávají čistý vzduch přímo dolů do podlahových výfukových jam. Naproti tomu polospádové lakovací kabiny táhnou vzduch diagonálně přes vozidlo směrem k výfukům v zadní stěně. Plné vertikální proudění zachycuje těžký přestřik barvy rychleji a chrání čerstvé povrchy bezbarvého laku před volným prachem z dílny.

Jak často byste měli měnit filtry ve své stříkací kabině se spodním odtahem?

Musíte vyměnit stropní difuzní médium každých 1 000 až 1 500 provozních hodin. Podlahové výfukové zachytávací vložky vyměňujte každých 60 až 100 provozních hodin. Pravidelná výměna filtrů udržuje správnou rychlost vertikálního proudění vzduchu a chrání výfukové potrubí před silným nánosem barvy.

Jakou rychlost proudění vzduchu by měla udržovat standardní lakovací kabina se spodním odtahem?

Plná kabina se spodním odtahem udržuje sestupnou rychlost vzduchu mezi 50 a 70 fpm kolem vašeho obrobku. NFPA 33 stanovuje průměrnou rychlost vzduchu 100 fpm v oblasti podlahové mříže. Správná rychlost vzduchu rychle odvádí nebezpečné výpary z vaší dýchací zóny.

Proč záleží na kladném statickém tlaku v průmyslové stříkací lakovací kabině?

Kladný statický tlak udržuje prach z podlahy dílny mimo vašeho prostoru pro stříkání. Vaše jednotka přívodu vzduchu dodává o něco více vzduchu, než odvádí odsávací ventilátor. Tato tlaková rovnováha vytlačuje čistý vzduch ven, když otevřete dveře kabiny, a udržuje tak čerstvé nátěry čisté ve vaší průmyslové lakovací kabině.
