Co je to lakovací kabina s podproudem (downdraft)?

Odstoupíte od klasického vozu, jehož čerstvý nátěr sytě karmínové barvy se leskne pod světly. Pak si toho všimnete: drobné smítko prachu, uvězněné v bezbarvém laku. Hodiny pečlivé práce zničené v jediném okamžiku. Tato frustrace vede profesionální dílny k zásadní otázce: proč technologie downdraft překonává jiné konstrukce proudění vzduchu při dosahování bezchybných povrchových úprav?

Tento článek definuje lakovací kabinu s downdraft systémem, vysvětluje mechaniku proudění vzduchu a zkoumá její využití. Dozvíte se o silných stránkách této technologie, jejích kompromisech a o tom, jak vybrat kabinu odpovídající vašim výrobním potřebám. Na konci budete schopni učinit informované investiční rozhodnutí.

Klíčové poznatky

• A lakovací kabina s downdraft systémem tlačí čistý vzduch ze stropu směrem dolů a ven podlahou. Toto vertikální proudění vzduchu odstraňuje přestřik a prach z vašeho pracovního prostoru.
• Tato konstrukce vám zajistí čistší povrchovou úpravu s menším počtem vad. Po každém lakování strávíte méně času broušením a leštěním.
• Kabiny s downdraft systémem také zvyšují vaši bezpečnost. Rychle odvádějí škodlivé výpary a částice pryč z vaší dýchací zóny.
• Hlavní nevýhodou jsou vyšší náklady. Pro instalaci potřebujete zvýšenou podlahu nebo výkop a systém spotřebuje více energie než jiné typy kabin.

Jak funguje proudění vzduchu typu downdraft

Definice lakovací kabiny s downdraft systémem

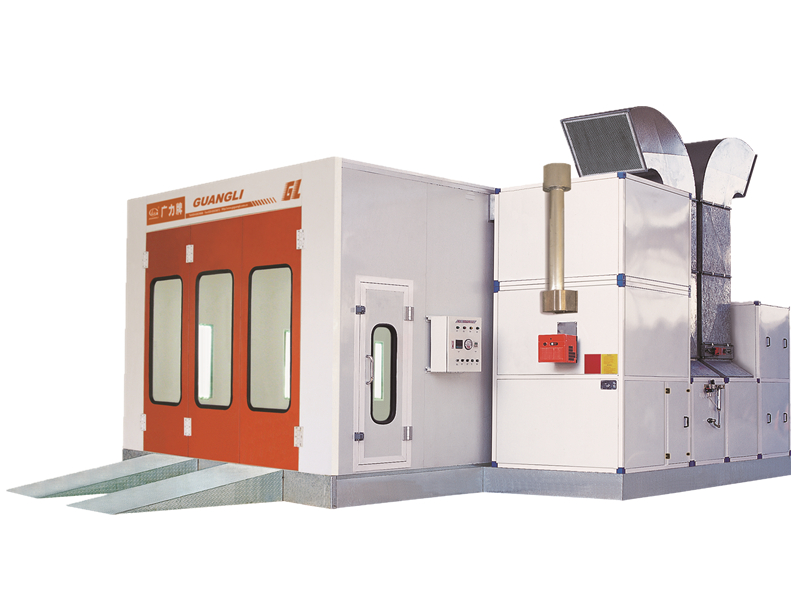

Lakovací kabina s downdraft systémem je plně uzavřená stříkací kabina určená pro vozidla a velké předměty. Její určující charakteristikou je vertikální dráha vzduchu: čistý vzduch vstupuje přes stropní filtry a vystupuje přes podlahové odsávání. Tato konstrukce vytváří kontrolované prostředí, kde gravitace spolupracuje s prouděním vzduchu, místo aby proti němu působila.

Systém plní dvě primární funkce. Za prvé vytváří čisté pracovní prostředí pro lakýrnické práce. Za druhé efektivně odstraňuje přestřik z vaší dýchací zóny a pracovního povrchu. Profitujete jak z lepší kvality povrchové úpravy, tak ze zvýšené bezpečnosti během provozu.

Proudění vzduchu začíná v celoplošném stropním přetlakovém prostoru. Tento prostor obvykle zabírá většinu nebo celý strop a obsahuje integrovaný filtr, který dekontaminuje vzduch předtím, než vstoupí do kabiny. Vzduch pak proudí vertikálně dolů přes předmět, který lakujete. Na úrovni podlahy vede po celé délce kabiny odsávací kanál. Tento kanál obsahuje filtry, které zachycují přestřik a odstraňují toxické látky předtím, než je vzduch vypuštěn přes odsávací systém kabiny.

Instalace se liší podle uspořádání vašeho provozu. Kabinu můžete namontovat na ocelové stojany, které zvýší podlahu a vytvoří prostor pro odsávání pod podlahou. Alternativně může být nutné vybudovat pod kabinou betonový výkop. Každý přístup vede ke stejnému výsledku: vyhrazené cestě pro odvod kontaminovaného vzduchu směrem dolů.

Proces proudění vzduchu krok za krokem

Pochopení sekvence proudění vzduchu vám pomůže ocenit, proč tato konstrukce vyniká. Sledujte tyto tři fáze:

1. Fáze 1 (Vstupní přetlakový prostor a filtrace): Vzduch vstupuje do přívodního prostoru kabiny a prochází stropními filtry, které fungují jako difuzní médium. Tyto filtry kombinují předfiltr s koncovým filtrem vyrobeným z tepelně pojených, progresivně strukturovaných médií ošetřených lepicí látkou. Tato kombinace zachytí částice dříve, než dosáhnou vašeho obrobku.

2. Fáze 2 (Vertikální proudění a podlahové rošty): Čistý vzduch pokračuje dolů a kolem dílu, přičemž při pohybu sbírá přestřik. Kontaminovaný vzduch je nasáván přes výfukové filtry umístěné v roštovém kanálu na úrovni podlahy. Tyto filtry používají skleněná vlákna s nekonečným vláknem a otevřenou vazbou pro maximální účinnost.

3. Fáze 3 (Odsávací ventilátory): Vzduch nasycený barvou několikrát změní směr, aby se zabránilo ucpání povrchu a mlžení. Poté prochází odsávacím ventilátorem dimenzovaným tak, aby vyhovoval statickému tlaku filtrů. Výrobci přesně sladí velikost motoru a ventilátoru pro každou kabinu tak, aby provoz probíhal pod hlukovými limity OSHA.

Rozdíl ve výkonu je jasný, když porovnáte konstrukce proudění vzduchu:

Systémy downdraft můžete také odlišit od systémů semi-downdraft:

Pro kvantifikaci výkonu systému zvažte standardní příklad. Kabina o šířce 16 stop a výšce 14 stop pracuje při typické rychlosti proudění vzduchu 50 stop za minutu. Celkový průtok vzduchu se vypočítá jako 16 × 40 × 50 = 32 000 CFM. Vydělením tohoto průtoku objemem kabiny 8 960 krychlových stop získáme rychlost výměny vzduchu 3,5 výměny za minutu. Tato rychlá výměna udržuje atmosféru čistou a bezpečnou po celou dobu procesu lakování.

Běžné aplikace pro lakovací stříkací kabiny

Automobilové lakování a opravy po nehodách

Profesionální autolakovny si důsledně vybírají spádovou (downdraft) lakovací kabinu jako svůj primární nástroj pro dosažení výsledků v kvalitě výstavních vozů. Vertikální proudění vzduchu odvádí přestřik přímo pryč od svislých panelů karoserie, což je nejdůležitější při stříkání dveří, blatníků a bočních panelů. Systém s příčným prouděním (crossdraft) tlačí vzduch horizontálně přes tyto povrchy, čímž zvyšuje šanci, že částice dosednou na čerstvý lak dříve, než vytvrdne.

Rozdíl v kvalitě povrchové úpravy se přímo promítá do úspory práce. Spádové kabiny produkují nejméně kazů, což znamená, že trávíte výrazně méně času broušením a leštěním po každé zakázce. Tato zkrácená doba leštění zvyšuje vaši propustnost a snižuje náklady na práci u každého vozidla. Rychlejší sušení také přispívá ke kratším cyklům. Můžete přesně ovládat teplo a proudění vzduchu, což zajišťuje rovnoměrné vytvrzování jak pro vodou ředitelné, tak pro rozpouštědlové barvy. Výsledkem je vysoce kvalitní povrchová úprava, která splňuje očekávání zákazníků bez nákladných oprav.

Průmyslové a zakázkové lakování

Kromě oprav automobilů slouží spádový design náročným průmyslovým aplikacím, kde je dokonalost povrchu kritická. Odvětví, která spoléhají na tuto technologii, zahrnují:

• Povrchová úprava leteckých komponentů
• Povrchová úprava námořních plavidel
• Výroba nábytku
• Výroba těžké techniky a OEM

Zakázkoví lakýrníci motocyklů a výrobci luxusního nábytku také závisí na čistém, kontrolovaném prostředí. Uzavřený design poskytuje dobře osvětlený pracovní prostor, který maximalizuje zachycení prachu a výparů, čímž chrání jak obsluhu, tak obrobek.

Pro velké stroje potřebujete kabinu dimenzovanou tak, aby vyhovovala danému zařízení. Typická kabina pro stavební nebo těžební vozidla se pohybuje v rozmezí 30 až 60 stop na délku, 15 až 20 stop na šířku a 15 nebo více stop na výšku. Tyto velkoformátové kabiny často využívají plně spádové (full downdraft) nebo polospádové stříkací kabiny designy proudění vzduchu, v závislosti na konstrukci podlahy zařízení a požadavcích na odsávání.

Typická kabina pro stavební nebo těžební vozidla: 30 až 60 stop dlouhá, 15–20 stop široká a 15+ stop vysoká.

Alternativa polospádových stříkacích kabin nabízí kompromis pro zařízení, která nemohou instalovat podlahové jímky. Vzduch vstupuje přes filtrovanou stropní část v přední části a proudí diagonálně směrem k zadnímu odsávání. Tento design stále poskytuje dobrou kontrolu přestřiku u velkých dílů, i když nedosahuje výkonu plně spádové kabiny u složitých geometrií. Když dokončujete letecké komponenty nebo námořní vybavení se složitými tvary, plně spádová lakovací kabina zůstává lepší volbou pro konzistentní pokrytí a kontrolu kontaminace.

Výhody a omezení

Klíčové výhody pro kvalitu povrchové úpravy a bezpečnost

Spádová lakovací kabina přináší svou největší výhodu prostřednictvím vertikálního proudění vzduchu. Gravitace táhne přestřik směrem dolů, pryč od obrobku, namísto toho, aby mu umožnila unášet se horizontálně přes svislé povrchy. Tato směrová kontrola vytváří rovnoměrný povrch s menším počtem kazů, což se přímo promítá do méně času stráveného broušením a leštěním po každé zakázce. Dosáhnete vysoce kvalitní povrchové úpravy u složitých geometrií, kterým systémy s příčným prouděním prostě nemohou konkurovat.

Bezpečnost obsluhy se s tímto designem podstatně zlepšuje. Odsávání na úrovni podlahy zachycuje výpary a částice ve vzduchu dříve, než dosáhnou vaší dýchací zóny. Efektivní odsávání udržuje atmosféru čistší po celou dobu procesu stříkání, čímž snižuje vaši expozici nebezpečným výparům barev a izokyanátům. Uzavřený, dobře osvětlený pracovní prostor také minimalizuje vnikání prachu a chrání vás i obrobek před kontaminací.

Úvahy o nákladech a instalaci

Hlavní nevýhodou spádového systému je počáteční investice. Zaplatíte více předem ve srovnání s kabinou s příčným prouděním podobných rozměrů. Instalace často vyžaduje buď ocelové stojany, které kabinu zvednou, nebo betonovou jímku pro odsávání pod podlahou. Zařízení bez stávajících jímek čelí dodatečným stavebním nákladům a potenciálnímu strukturálnímu zpevnění.

Provozní náklady jsou také vyšší. Zvýšený objem proudění vzduchu vyžaduje více energie na ohřev a pohyb vzduchu systémem. Některé z těchto nákladů však můžete kompenzovat správnou údržbou. Manometr sleduje zanesení filtrů a vysoce kvalitní filtr obvykle vydrží alespoň 100 provozních hodin před výměnou. Ucpané filtry snižují průtok vzduchu, namáhají odsávací ventilátory a vytvářejí potenciálně hořlavé podmínky. Pravidelná kontrola manuálů ke strojům a výrobních předpisů udržuje vaši stříkací kabinu v souladu s předpisy a zabraňuje pokutám.

Filtry odsávání jsou vyžadovány normou NESHAP (National Emission Standards for Hazardous Air Pollutants) pro snížení zdravotních a environmentálních rizik. Při výměně filtrů je balte s minimálním třesením a zlikvidujte je ve venkovním kontejneru na odpad. Nikdy neprovozujte kabinu bez filtru během výměny. Pro zařízení, která nemohou pojmout podlahové jímky, nabízí polospádová stříkací kabina kompromis, i když obětuje určitý výkon u složitých tvarů. Zvažte tyto faktory oproti objemu výroby a požadavkům na povrchovou úpravu, abyste určili, zda investice dává pro váš provoz smysl.

Výběr vaší spádové lakovací kabiny

Klíčové specifikace k vyhodnocení

Velikost kabiny určuje každou další specifikaci. Primárním determinantem vašeho požadovaného CFM je velikost dílů, které lakujete. Pro spádovou kabinu vypočítejte CFM vynásobením horizontálního průřezu kabiny požadovanou rychlostí proudění, kterou OSHA nařizuje minimálně 100 stop za minutu. Zvažte standardní spádovou kabinu o šířce 16 stop, délce 40 stop a výšce 14 stop pracující při typické rychlosti proudění vzduchu 50 stop za minutu. Celkový průtok vzduchu je 16 × 40 × 50 = 32 000 CFM a objem kabiny je 8 960 krychlových stop, což dává rychlost výměny vzduchu 3,5 výměny za minutu. Spádové kabiny obvykle vyžadují o 20 až 40 procent více vzduchu než kabiny s příčným prouděním stejných rozměrů.

Při posuzování svých potřeb vyhodnoťte tyto faktory:

• Velikost a typ kabiny. Větší kabiny pro nákladní automobily nebo autobusy vyžadují vyšší kapacitu proudění vzduchu, díky čemuž jsou spádové systémy ideální.
• Objem a frekvence lakování. Vysoce produkční zařízení těží ze spádových systémů pro udržení konzistentního výkonu a kvality.
• Rozpočtová omezení. I když spádové kabiny stojí více předem, zvýšená propustnost může investici ospravedlnit.
• Průmyslové požadavky. Automobilový, letecký a průmyslový sektor mají různé regulační standardy a standardy kvality povrchové úpravy, které určují potřeby CFM.

Spádové kabiny vyžadují o 20 až 40 procent více vzduchu než kabiny s příčným prouděním, což zvyšuje provozní náklady. U luxusních vozidel nebo velkoobjemového lakování je zvýšené CFM ospravedlněno menším počtem kazů a kratší dobou leštění. Přizpůsobte styl proudění vzduchu svému produktu. Pokud lakujete velká vozidla, jako jsou autobusy, je spádová kabina nezbytná. Pro menší díly může stačit příčné proudění. Spádové kabiny jsou náročné při lakování spodní strany velkých předmětů, jako jsou lodě, protože lakýrník pracuje proti směru proudění vzduchu dolů.

Účinnost filtrace je další kritickou specifikací pro zajištění souladu s ekologickými normami.

Bezpečnostní předpisy určují konstrukci a provoz vaší lakovací kabiny. Následující tabulka shrnuje klíčové požadavky:

Další požadavky OSHA:

Úrovně osvětlení jsou také důležité. Potřebujete dostatečné osvětlení k detekci nedokonalostí před vytvrzením barvy. Adekvátní osvětlení je nezbytné pro kontrolu kvality.

Proč GUANGLI kabiny splňují profesionální standardy

Profesionální lakovací kabiny jsou navrženy tak, aby splňovaly přísné bezpečnostní a kvalitativní normy, včetně souladu s NFPA 33 pro požární potlačení a OSHA 29 CFR 1910.107 pro ventilaci a elektrickou bezpečnost. Tyto normy zajišťují bezpečné pracovní prostředí a konzistentní kvalitu povrchové úpravy. Při výběru kabiny zvažte přizpůsobitelné možnosti velikosti, filtrace a osvětlení, aby odpovídaly vaší konkrétní aplikaci. Správná instalace a údržba jsou také kritické pro optimální výkon a shodu s předpisy.

Lakovací kabina s vertikálním prouděním vzduchu (downdraft) zajišťuje svislé proudění vzduchu, vynikající kontrolu přestřiku a čistý, bezpečný pracovní prostor. Tyto vlastnosti z ní dělají profesionální standard pro bezchybné povrchové úpravy. Před nákupem posuďte typ své aplikace, objem výroby a omezení zařízení. Zvažte, zda vaše podlaha umožňuje konstrukci jímky nebo ocelové stojany. Pokud ne, polovertikální (semi-downdraft) lakovací kabiny nabízejí praktickou alternativu s mírně sníženým výkonem.

Kvalitní lakovací kabina s vertikálním prouděním vzduchu není výdaj – je to investice do konzistentní kvality povrchové úpravy a provozní bezpečnosti. Prozkoumejte nabídky produktů od renomovaných výrobců pro řešení na míru a odborné poradenství. Kontaktujte výrobce ještě dnes pro personalizovanou cenovou nabídku nebo si stáhněte komplexního průvodce kupujícího pro porovnání specifikací.

Časté dotazy

Jak často byste měli měnit filtry v lakovací kabině s vertikálním prouděním vzduchu?

Vysoce kvalitní filtr obvykle vydrží nejméně 100 provozních hodin. Používejte manometr ke sledování zanesení filtru. Ucpané filtry snižují proudění vzduchu a přetěžují odtahové ventilátory. Vyměňte je včas, abyste udrželi bezpečnost a kvalitu povrchové úpravy.

Můžete přestavět kabinu s příčným prouděním vzduchu na vertikální?

Přestavba vyžaduje významné strukturální změny. Potřebujete buď ocelové stojany pro zvýšení kabiny, nebo betonovou jímku pro odtah na úrovni podlahy. Většina provozů považuje za praktičtější instalovat novou lakovací kabinu s vertikálním prouděním vzduchu, než modernizovat stávající.

Co odlišuje kabinu s vertikálním prouděním vzduchu od polovertikální stříkací kabiny?

Plně vertikální lakovací kabina směruje vzduch svisle od stropu k podlahovým odtahům. Polovertikální stříkací kabiny vedou vzduch diagonálně z přední části stropu směrem k zadnímu odtahu. Zvolte plně vertikální proudění pro složité geometrie. Zvolte polovertikální, pokud nejsou možné podlahové jímky.

Můžete lakovat velká vozidla v kabině s vertikálním prouděním vzduchu?

Ano. Kabiny s vertikálním prouděním vzduchu dobře vyhovují autobusům a nákladním vozidlům. Svislé proudění vzduchu efektivně zvládá vysoké, ploché povrchy. Pro velmi velké vybavení možná budete potřebovat kabinu dlouhou 30 až 60 stop. Zvažte polovertikální stříkací kabiny, pokud vaše zařízení nemůže pojmout podlahové jímky.

Jaké bezpečnostní normy platí pro lakovací kabiny s vertikálním prouděním vzduchu?

NFPA 33 vyžaduje požární potlačení a blokování ventilace. OSHA 29 CFR 1910.107 nařizuje čelní rychlost proudění 100 FPM a elektrické komponenty odolné proti výbuchu. Ujistěte se, že výrobce dodržuje tyto předpisy.
